Основные правила построения кривых


При создании векторного контура необходимо придерживаться изложенных ниже несложных правил.

 Для получения выпуклого сегмента кривой первую управляющую точку следует перемещать в сторону предполагаемой выпуклости, а вторую — в противоположную сторону. Если вторую точку перемещать в ту же сторону, то получается S-образная кривая (рис. 4.15).

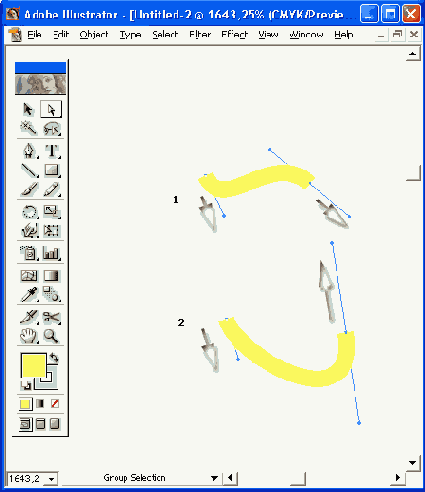

Рис. 4.15.

Создание S-образного (1) и выпуклого сегментов (2)

 Следует использовать как можно меньше опорных точек для того, чтобы получить достаточно сложный контур (рис. 4.16):

для кривой, имеющей одно направление, требуется одна опорная точка на 120 градусов;

для кривой, плавно изменяющей свое направление, требуются две опорных точки (в начале и в конце);

 для кривой, изменяющей свое направление под углом, требуется опорная точка в каждой точке перегиба.

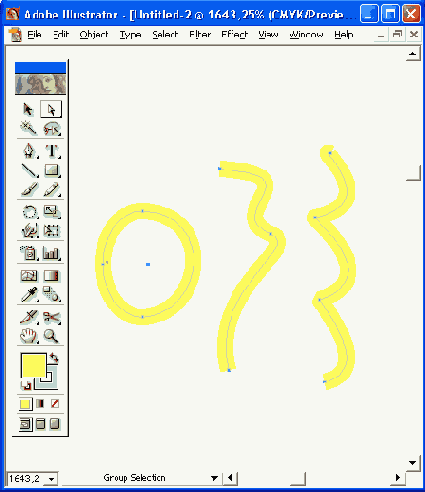

Рис. 4.16

. В контуре следует оставлять минимальное число опорных точек
