Adobe Illustrator 9.0

Команды Open и Place


Команда Open (Открыть) меню File (Файл) открывает документы, созданные другими программами, в качестве нового документа программы Adobe Illustrator, используя чаще всего установки по умолчанию.

Эта команда выводит на экран диалоговое окно Open (Открыть) (рис. 14.1), в котором происходит навигация по иерархии файловой структуры и поиск нужной папки и нужного файла.

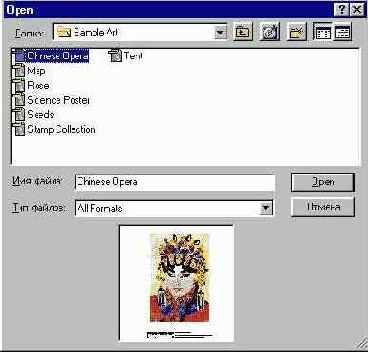

Рис 14.1. Диалоговое окно Open

При открытии документа с векторными изображениями последние конвертируются в контуры программы Adobe Illustrator, что обеспечивает возможность полноценной работы со всеми инструментами программы. При открытии документа с точечным изображением работа ограничивается перемещением, масштабированием и вращением, а также использованием многочисленных фильтров. Информацию о работе с точечными изображениями смотрите в главе 12.

При открытии документа в формате Adobe Portable Document Format (PDF) на экран выводится диалоговое окно Acrobat PDF plug-in (Поместить Acrobat PDF) (рис. 14.2), в котором можно выбрать одну из страниц документа с помощью блока управления, расположенного в нижней части диалогового окна.

При работе с многостраничным документом той же цели можно добиться быстрее с помощью диалогового окна Acrobat PDF: Go to page (Acrobat PDF:

Перейти к странице) (рис. 14.3), которое вызывается щелчком на кнопке, отображающей номер текущей страницы.

В окне просмотра (рис. 14.2) отображаются миниатюрные изображения страниц документа. Если они отсутствуют в импортируемом документе, то в окне выводится сообщение Thumbnail Not Available (Миниатюра отсутствует). Кроме того, если в операционной системе отсутствуют шрифты, используемые в документе, то на экран выводится соответствующее сообщение и происходит замена шрифта (font substitution).



Рис 14.2. Диалоговое окно Acrobat PDF plug-in

Рис 14.3. Диалоговое окно Acrobat PDF: Go to page

Команда Place (Поместить) импортирует документ на активный слой в открытом документе программы Adobe Illustrator и делает это следующими способами.


Изображение размещается с установлением связи с исходным документом (linked), в этом случае фактически изображение не включается в документ программы Adobe Illustrator.
Изображение размещается без установления такой связи (embedded), в этом случае изображение фактически внедряется в документ программы Adobe Illustrator и увеличивает размер файла.
Диалоговое окно Place (Поместить) отличается от диалогового окна Open (Открыть) наличием флажков Link (Связать), Template (Шаблон) и Replace (Заменить).

При размещении изображений в формате Encapsulated PostScript (EPS) флажок Link (Связать) следует оставить в установленном состоянии в том случае, если дальнейшего редактирования изображения не требуется (в документ помещается только условное изображение в виде прямоугольника с диагоналями), а если необходима работа как с векторным объектом, то этот флажок следует снять (рис. 14.4).

Для отображения импортируемого рисунка на экране необходимо выполнить следующие действия:

сохранить рисунок с изображением для предварительного просмотра (preview image). Информацию об этом смотрите далее в разделе "Сохранение документа в формате EPS" настоящей главы;
установить флажок Show Images in Outline (Отображать точечную графику в контурном режиме) диалогового окна Document Setup (Параметры документа), которое вызывается одноименной командой меню File (Файл).
Рис 14.4. Отображение изображения в формате EPS при неустановленном (слева) и при установленном (справа) флажке Link
